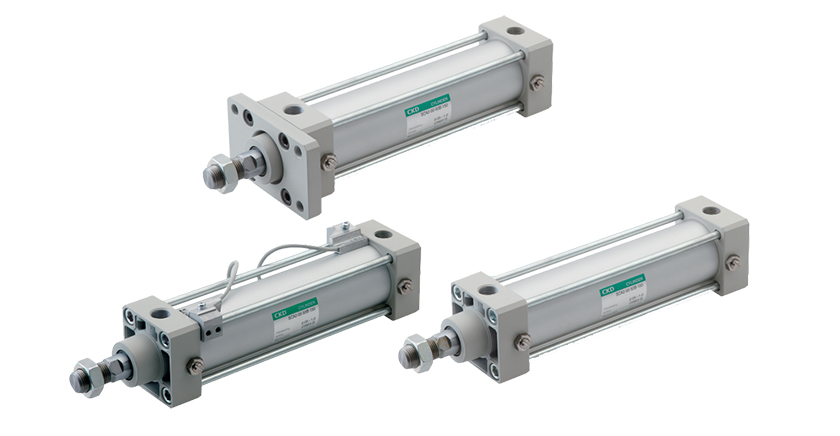

CKD普通型·中口徑氣缸 SELEX氣缸SCA2 2023/04/25 CKD氣動元件 CKD氣缸 產品中心 1652 0雙作用·單活塞桿型·帶開關(SCA2)普通型·中口徑氣缸(φ40·φ50·φ63·φ80·φ100)堅固型氣缸,可靠性高微信客服
產品信息規格介紹命名規則產品圖紙相關產品資料下載SELEX氣缸 SCA2 Series自潤滑型可靠性更高,系列產品種類豐富輕量、高耐腐蝕并且提高了耐沖擊性氣缸開關的種類豐富標準氣缸可直接配備氣缸開關 普通氣缸中的中口徑(缸徑φ40·φ50·φ63·φ80·φ100 共5種可選)系列,利用拉桿固定2個端蓋。種類豐富。作為普通型氣缸,是可靠性No.1的氣缸。 SELEX氣缸 SCA2 系列種類名稱? ? 缸徑φ40·φ50·φ63·φ80·φ100 共5種可選SCA2 單活塞桿型SCA2-P 伸出行程可調型SCA2-R 縮回行程可調型SCA2-T 耐熱型SCA2-Q2 防墜落型SCA2-0 低摩擦型SCA2-U 低摩擦型SCA2-D 雙活塞桿型SCA2-B 背靠背型SCA2-W 兩段型SCA2-K 鋼管型SCA2-H 低油壓型SCA2-G 刮板型SCA2-G2/G3 耐切削油型SCA2-G1 圈形刮板型SCA2-V 帶閥型規格項目 SCA2 ·SCA2-L2缸徑 mmφ40φ50φ63φ80φ100動作方式 雙作用型使用流體 壓縮空氣最高使用壓力 MPa 1.0最低使用壓力 MPa0.05耐壓力 MPa 1.6環境溫度 ℃ -10~60(但是,不得凍結)配管口徑Rc 1/4Rc 3/8Rc 1/2行程允許誤差 mm +0.90 (~360)、+1.40(~800)使用活塞速度 mm/s 50~1000(請?jiān)谠试S吸收能量范圍內使用。)緩沖氣緩沖有效氣緩沖長度 mm14.616.616.620.623.6給油 無需(給油時請使用透平油1種ISO VG32)允許吸收能量J帶緩沖4.298.3715.827.949.8不帶緩沖0.0670.0790.0790.2010.301不帶緩沖時,則無法吸收外部負荷產生的較大的能量。建議同時 使用外部緩沖裝置。行程缸徑標準行程最大行程可制作行程最小行程φ4025·50·75·100·150·200·250·300·350·400·450·500600 16001φ50 2000φ63 2500 注3φ80700φ100800注1:關于中間行程,可按每1mm 為單位進行制作。注2:超出最大行程時,根據條件有時會無法滿足產品規格,因此請參考卷末69。 注3:缸徑φ63~φ100帶防塵套時,可制作行程最大只能做到2000mm。 圖紙資料請聯系在線客服,或電聯我們微信客服 CKD普通型氣缸 雙作用 伸出行程可調型 SELEX氣缸SCA2-PSelex氣缸 雙作用·伸出行程可調型 SCA2-P Series 缸徑:φ40·φ50·φ63·φ80·φ100 微信客服 CKD普通型·中口徑氣缸 SELEX氣缸SCA2雙作用·單活塞桿型·帶開關(SCA2) 普通型·中口徑氣缸(φ40·φ50·φ63·φ80·φ100)堅固型氣缸,可靠性高 微信客服 CKD普通型·大口徑氣缸SELEX氣缸SCS2氣缸雙作用·單活塞桿·給油型·自潤滑型 SCS2·SCS2-※-G Series 普通型·大口徑氣缸(φ125·φ140·φ160·φ180·φ200·φ250)種類豐富,高剛性 注:SCS2-※-G系列活塞桿...查看所有相關資料請聯系在線客服,或電聯我們微信客服 標簽:CKDCKD氣缸普通型氣缸 上一篇: CKD普通型·大口徑氣缸SELEX氣缸SCS2 下一篇: CKD普通型氣缸 雙作用 伸出行程可調型 SELEX氣缸SCA2-P
