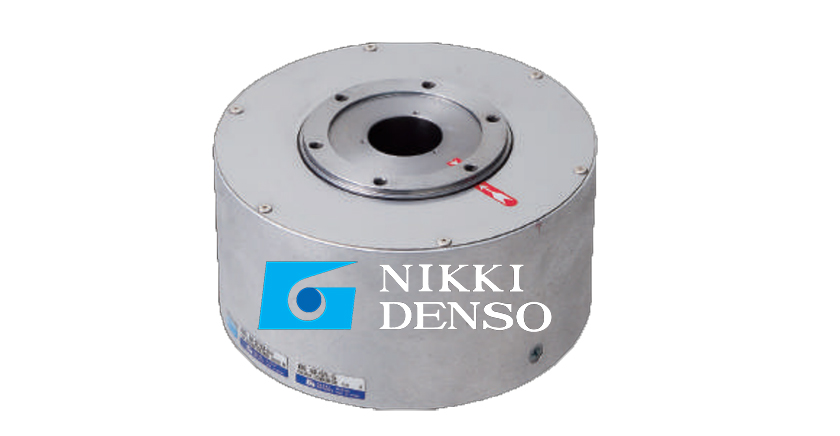

CKD-NIKKI-DENSO-直驅電機πDISC系列-Nd-s-hs

馬達類型※1ND110-85-FS(P)-HSND140-70-LS(P)-HSND140-95-LS(P)-HSND180-95-LS(P)-HS
型號※1 NMR-SAUIA2A-551A(P)SREIA2A-661A(P)SRFIA2A-102A(P)SSEIA2A-162A(P)
法蘭類型帶法蘭無法蘭無法蘭無法蘭
使用電源 ACV200200200200
外徑 mm112145145180
高度※2 mm86(85.8)73(72.8)98(97.8)94(93.8)
額定轉矩※3 N ·m5.989.61524
最大轉矩※3 N ·m14.119.2223765
額定轉速※3 rps15111111
額定輸出※3 W5567536631,0361,658
額定電流※3 A3.455.68.18.4
編碼器類型增量式增量式增量式增量式
分辨率 ppr1,280,0001,600,0001,600,0001,680,000
檢測解析度 arcsec1.020.8100.8100.772
允許力矩負荷※4 N-m6.117.317.327.3
允許軸向負荷※4 kN1.12.42.42.9
工作臺面
旋轉精度※5
徑向振擺(無負載) μm30(標準)/10(高精度規格)40(標準)/10(高精度規格)50(標準)/10(高精度規格)
軸向振擺(無負載) μm30(標準)/10(高精度規格)40(標準)/10(高精度規格)50(標準)/10(高精度規格)
絕對定位精度※6 arcsec±15(絕對位置補償功能選配時)
重復定位精度(往返動作時) arcsec±2±1
轉子慣量 kg ·m20.000610.000840.001340.0053
重量 kg3.14.15.98.8
磁極檢測方式選擇磁極傳感器檢測/自動磁極檢測選擇磁極傳感器檢測/自動磁極檢測選擇磁極傳感器檢測/自動磁極檢測選擇磁極傳感器檢測/自動磁極檢測
組合驅動器VPH系列 NCR-H2401A-A-口口口2801A-A-口口口2801A-A-口口口2152A-A-口口口 2152A-A-口口口
※1 ( )內為高精度規格(選配)的馬達類型及型號。
※2( )內為高精度規格(選配)的值。
※3規格值是在使用環境溫度內將TDISC 安裝到以下尺寸的散熱器(鋁板)上運行時的值。
·ND110-HS 類型 300 mm×300mm×22mm/
·ND140-HS 類型 640 mm×450mm×50mm
·ND180-HS 類型 640 mm×450mm×50mm
※4軸承壽命、振擺精度會因負荷而不同。
關于允許負荷的注意事項,請參照P44 “關于tDISC 的允許負荷。
※5 詳情請參照P.43“t DISC 工作臺面旋轉精度高精度規格選配”。
※6詳情請參照P.42“TDISC 絕對位置補償功能選配”。
