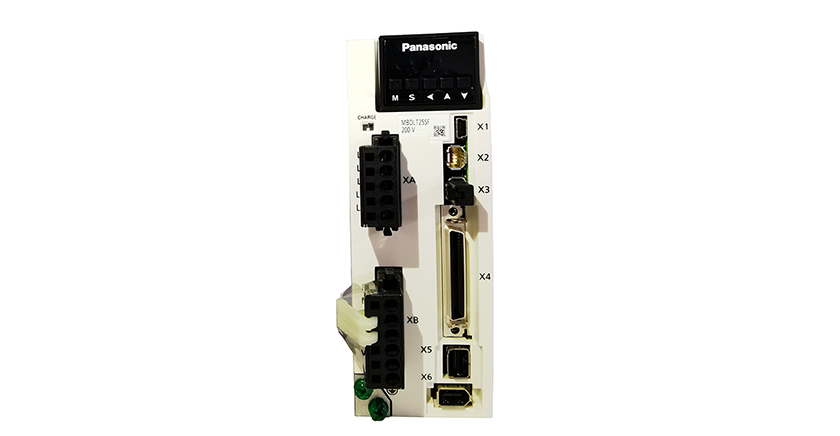

MBDLT25SF|松下伺服驅動器400W 多功能型支持模擬量全閉環 STO

2023/02/14 產品中心松下伺服電機 松下伺服驅動器 1856 0

訂貨產品號：MBDLT25SF
產品：伺服驅動器
詳細：A6SF系列，400瓦驅動器，多功能型（脈沖、模擬、全閉環），有安全功能
產品名稱：MINAS A6 家族伺服驅動器
特長：50 W～22 kW，電壓: DC 24 V / 48 V · AC 100 V / 200 V / 400 V，23 bit 絕對式/增量式 · 無電池絕對式/增量編碼器，響應頻率: 3.2 kHz

產品信息適用電機產品圖紙相關產品資料下載

截至2023年02月17日為了改善本產品，會有在未事先通知的情況下變更本產品的規格及設計的情況。

規格詳細

項目	內容
訂貨產品號	MBDLT25SF
詳細	A6SF系列
	多功能型（脈沖、模擬、全閉環）
	有安全功能
家族名	MINAS A6
系列	A6SF系列
類型	多功能型
外形型號名	B 型
響應頻率 (kHz)	3.2
控制方式	位置控制, 速度控制, 轉矩控制, 全閉環控制
安全功能	有
電源電壓規格	單相/三相 200 V
I/F 功能區分	模擬/脈沖, Modbus (RS485/RS232)
[[基本規格] 編碼器反饋	23 bit（8388608 分辨率）7線串行絕對式編碼器
[[基本規格] 編碼器反饋關于	※使用增量式系統（不使用多圈數據）的情況下，使用時無需連接絕對式編碼器用電池。將Pr0.15設置為出廠設置“1”。
外形尺寸寬度 (W) (單位 : mm)	55
外形尺寸高度 (H) (單位 : mm)	150
外形尺寸深度 (D) (單位 : mm)	130
重量 (kg)	1
使用環境條件	詳情請通過使用說明書等進行確認。

基本規格
項目	內容
輸入電源 : 主電路電源	單相/三相 200 V (+10% -15%) ～240 V (+10% -15%) 50/60 Hz
輸入電源 : 控制電路電源	單相 200 V (+10% -15%) ～240 V (+10% -15%) 50/60 Hz
外部位移傳感器反饋	A/B 相 ? 原點信號差動輸入、本公司專用格式對應產品
I/O連接器 :控制信號 輸入	通用10輸入根據參數選擇通用輸入功能

I/O連接器 :控制信號 輸出	通用6輸出根據參數選擇通用輸出功能

I/O連接器 :模擬信號 輸入	3輸入（16 bit A/D輸入1、12 bit A/D輸入2）

I/O連接器 :模擬信號 輸出	2輸出（模擬監視器輸出2）

I/O連接器 :脈沖信號 輸入	2輸入（光電耦合器輸入、長線接收器輸入）
	通過光電耦合器輸入，可對應長線驅動器I/F?開路集電極I/F
	通過長線接收器輸入，可對應長線驅動器I/F
I/O連接器 :脈沖信號 輸出	4 輸出（長線驅動輸出3、開路集電極輸出1）
	編碼器反饋脈沖(A?B?Z 相) 或者外部位移傳感器脈沖(EXA? EXB?EXZ 相) 通過長線驅動器輸出。
	Z 相或者 EXZ 相脈沖也有開路集電極輸出。
通信功能	USB, RS232, RS485, Modbus-RTU
通信功能 : USB	可連接電腦等進行參數設定以及狀態監視等。
通信功能 : RS232	可與上位控制器進行1 : 1 通信。
通信功能 : RS485	可與上位控制器進行1 : n 通信（最大31 軸）。
通信功能 : Modbus-RTU	可與上位控制器進行1 : n 通信
回生	無內置再生電阻（只有外置）
控制模式	(1)位置控制　(2)速度控制　(3)轉矩控制　(4)位置/速度控制　(5)位置/轉矩控制 (6)速度/轉矩控制　(7)全閉環控制 7個模式通過參數進行切換

截至2023年02月17日
為了改善本產品，會有在未事先通知的情況下變更本產品的規格及設計的情況。

適用電機

訂貨產品號	規格		保持制動器		油封		電機 ? 編碼器端子
訂貨產品號	直軸	帶鍵帶螺紋	無	有	無	有	導線
MSMF042L1U2M		●	●			●	●
MHMF042L1U2M		●	●			●	●
MSMF042L1V2M		●		●		●	●
MHMF042L1V2M		●		●		●	●
MSMF042L1C2M	●		●			●	●
MHMF042L1C2M	●		●			●	●
MSMF042L1D2M	●			●		●	●
MHMF042L1D2M	●			●		●	●

注：以上為國內常用電機型號，更多型號查閱產品選型手冊

* 尺寸圖登載的是A6SF系列。詳細外觀請參照產品目錄。
