非接觸式吸盤-CKD精密吸盤 PVP Series

非接觸式吸盤-CKD精密吸盤 PVP Series

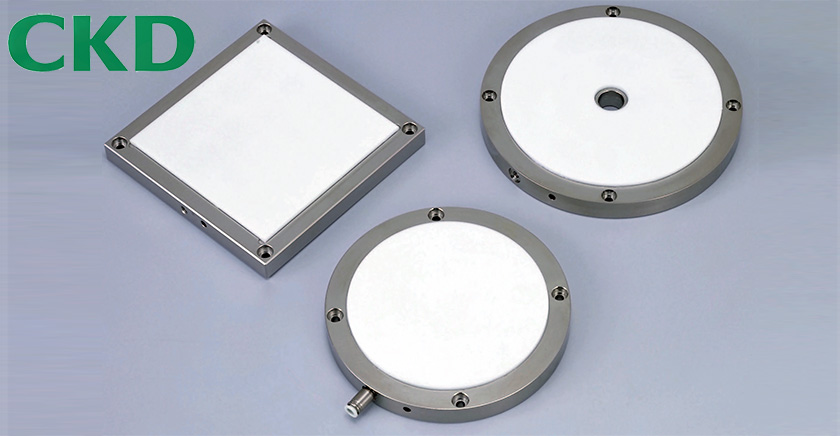

精密吸盤 PVP Series

不損傷工件、 超潔凈&高精密吸附?

吸附面采用氟樹脂燒結多孔材質的精密吸盤PVP系列。

即使是極薄材料及柔軟材質,也不會損傷工件,并能消除因吸附導致的歪斜及變形。

可完成各種高精度工件處理。

用途示例

  • 光盤、磁盤的搬送?粘貼等
  • 液晶玻璃、薄膜基板的粘貼、搬送等
  • 晶圓旋轉、拋光、搬送等
  • 除上述吸附用途外,還接單生產上浮用途產品

微信客服

規格
PVP-R-86-18

PVP-C-50


PVP-S-50-50
PVP-R-85-27
PVP-R-118-18
PVP-C-75
PVP-C-100
PVP-C-113
PVP-C-138
PVP-S-100-100
PVP-C-187

PVP-S-150-150
PVP-S-200-850
產 品吸附面 μm(注)平面度234
平行度51015
基準面平面度 μm101010
空氣泄漏量 2/min(ANR)0.40.61
真空差壓 kPa(注2)40以上
使用加壓力 MPa0.2以下(清潔空氣)
環境溫度 ℃5~40
環境濕度 %RH(注3)65以下
多孔材質部位材質三氟聚氯乙烯樹脂
氣孔率 %40±5
肖氏D硬度 度60±15
底板部位材質耐腐蝕鋁合金
表面處理 (注4)
1:該精度是在23℃恒溫室中放置24小時后的測量值。 在非23℃的環境中精度將發生變化,可能偏離規格值。
測量方法規定,在無負載狀態下將產品置于平臺上測量其直線度(2個方向以上),取其最大值。
雖然不是原本的平面度測量方法,但因為多孔材質表面存在凹痕,所以采用了該測量方法。
2:表示通過整個多孔材質面真空吸附工件時的真空源壓力下降值。
注3:在超過65%RH的濕度環境中,可能導致吸附面精度變化,偏離規格值。
注4:本產品的本體材質為耐腐蝕鋁合金未淬火材質。 需要指定表面處理(鈍化處理、無電解鍍鎳等)時,接單生產處理對應。
吸附面積·重量表
吸附面積(cm2)重量
PVP-R-36-18880
PVP-R-85-2751290
PVP-R-118-18107520
PVP-C-5020140
PVP-C-7544250
PVP-C-10079390
PVP-C-113100490
PVP-C-138149680
PVP-C-1872751,170
PVP-S-50-5025160
PVP-S-100-100100490
PVP-S-150-150225980
PVP-S-200-2505002,030

相關資料請聯系在線客服,或電聯我們
