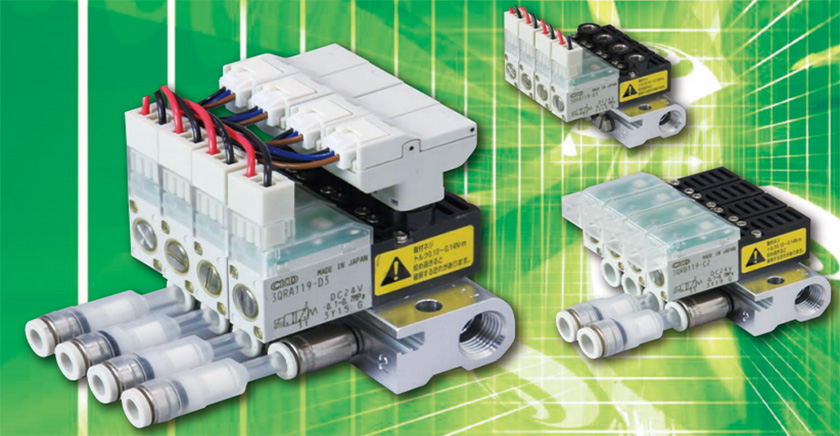

CKD電磁閥3QR負壓切換裝置 MV3QRA1/MV3QRB1系列

CKD電磁閥3QR負壓切換裝置 MV3QRA1/MV3QRB1系列

  • “無需正壓源”緊湊，重視功能的真空吸附裝置，沒有正壓源即可實現吸附搬運工序的高速穩定化
  • 最適合搬運吸附小型工件
  1. 無需真空破壞閥
  2. 痕跡最小化
  3. 可配置壓力傳感器
  4. 還可裝配真空用過濾器

微信客服

產品信息規格介紹命名規則產品圖紙相關產品資料下載

“無需正壓源”緊湊，重視功能的真空吸附裝置，沒有正壓源即可實現吸附搬運工序的高速穩定化

MV3QRA1? ?MV3QRB1系列? 3QR負壓切換裝置

MV3QRA1?MV3QRB1系列

最適合搬運吸附小型工件

真空脫離時，因不使用正壓源，無需擔心吹飛極小芯片

電氣響應與壓力波形（如下圖一）

圖一

無需真空破壞閥

  • 無需擔心無正壓真空脫離吹跑極小芯片
  • 無需繁瑣地調整破壞壓力、流量及定時
  • 無真空破壞閥實現小巧化

痕跡最小化

  • 與以前的帶破壞裝置相比，設置面積削減44％，質量削減53％，最適合制造裝置的小型化
  • 即使在極小空間也可設置，提高裝置設計的自由度
  • 通過輕量化，有利于將裝置設置于可動部可配置壓力傳感器還可裝配真空用過濾器

可配置壓力傳感器

  • 裝置配置真空用壓力傳感器，實現緊湊化
  • 省空間實現負壓檢測
  • 采用曲別針式固定壓力傳感器，提高可維護性

還可裝配真空用過濾器

  • 配管過程中不需要設置過濾器
  • 一鍵式更換真空用過濾器，提高可維護性

裝置通用規格
項目3QR負壓切換裝置
無傳感器型MV3QR帶傳感器型MV3QR※-V1
集成連數2~10連
使用流體低真空
最高使用壓力 MPa0
最低使用壓力 kPa低真空： -100
耐壓力 MPa1.05(低真空： -101kPa)0.5(低真空： -101kPa)
環境溫度 ℃5~50(不得凍結)0~50(不得凍結)
流體溫度 ℃5~50
耐振動/耐沖擊 m/s250以下/300以下
使用環境不可在腐蝕性氣體環境中使用
電磁閥規格電氣規格
項目內 容項目標準規格大流量規格H
閥種類和操作方式直動式截止閥額定電壓C24 ·12
耐壓力 MPa1.05(低真空： -101kPa)通電方式間歇 ※1連續
最低使用壓力 kPa-100電壓變動范圍±10%
給油不可注1啟動電流 ADC24V0.13
防護等級防塵DC12V0.27
注1:給油時性能會變差。保持電流 ADC24V0.080.10
響應時間DC12V0.170.20
耗電量 W2.02.4 ※2
機種型號響應時間注2 [ms]耐熱等級
ONOFF※1:連續通電5分鐘以內，請保持通電比50%以下。
自動保持需要的最小勵磁時間為50ms 以上。
※2:自啟動至20ms 時間內為3.2W。
MV3QRA11
MV3QRB11		自動復位4±11.5±1
MV3QRA12
MV3QRB12		自動保持5以下5以下
注2:響應時間為供給壓力0.5MPa、20℃條件下連續工作時的值。

流量特性
機種型號選擇項氣口2→ 1氣口3→2
C[dm3/(s ·bar)]S(參考)[mmC[dm3((s ·bar)]S(參考)[mm2]
MV3QRA1無符號0.321.60.301.5
H0.381.90.361.8
MV3QRB1
MV3QRA1※-V1		無符號0.341.70.341.7
H0.402.00.402.0

型號表示方法
MV3QRA110-M5-C2H-10-3-V1
ABCDEFGHH 壓力傳感器
A 機種型號A 機 種 型 號
負壓專用集成
符號 內容直接配管
MV3QRA1		底板配管
MV3QRB1
B 切換位置區分B 切 換 位 置 區 分
12位單電控(自動復位)●●
22位單電控（自動保持） 注2●●
8混合集成 注3●●
C 配管口徑C 配管口徑
M5M5●●
GS4φ 4 快 插 接 頭●●
GS6φ 6 快 插 接 頭●●
GS4Fφ4快插接頭(附真空用過濾器)●●
GS6Fφ6快插接頭(附真空用過濾器)●●
D 電磁閥電線方式D 電磁閥電線方式
無符號直接導線(300mm) 注 1●●
C2C形接插件(300mm)帶浪涌吸收器、指示燈●●
C20C形接插件(500mm)帶浪涌吸收器、指示燈●●
C21C形接插件(1000mm)帶浪涌吸收器、指示燈●●
C22C形接插件(2000mm)帶浪涌吸收器、指示燈●●
C3C形接插件無導線，帶浪涌吸收器、指示燈●●
D2D形接插件(300mm)帶浪涌吸收器、指示燈●●
D20D形接插件(500mm)帶浪涌吸收器、指示燈●●
D21D形接插件(1000mm)帶浪涌吸收器、指示燈●●
D22D形接插件(2000mm)帶浪涌吸收器、指示燈●●
D3D形接插件無導線，帶浪涌吸收器、指示燈●●
〈型號表示例〉
MV3QRA110-GS4-C2-7-3-V1
機 種 名 :MV3QRA1 (直接配管)
切 換 位 置 區 分 :2位單電控
配 管 口 徑 :φ4快插接頭
電磁閥電線方式：導線長度300mm
帶浪涌吸收器、指示燈		E 流量規格流量規格
無符號標準●●
H大流量●●
F 連數①連數
2~102連~10連●●
G 電磁閥電壓G 電磁閥電壓
流 量 規 格:
連 數:
電 磁 閥 電 壓:
h 壓力傳感器:		標準 2W
7連
DC24V
負壓用模擬傳感器		3DC24V●●
4DC12V●●
H 壓力傳感器
無符號無●●
V1負壓用模擬傳感器●

詳細圖紙請查看產品手冊

常見型號如下

3QRA110-M5-3

3QRA120-M5-C2-3

3QRB110-M5-3

3QRB120-M5-C2-3

3QRA119-M5-3

3QRA129-M5-C2-3

3QRB119-00-3

3QRB129-00-C2-3
